Mon atelier !
Bonjour,
Voici mon atelier en photos dsl pour la mauvaise qualité :
en faisant du regement dans mes carton j'ai retrouve le chassie d'un 1/10e Piste T2M série 8000 encore du vintage :
Voici mon prototype :
J'ai retrouver aussi dans mon bazar un Moteur Neuf d'avion un OS LA 40 .....
Mon atelier c'est un vrais magasin trop de pièces détacher il fallait vraiment que je face du rangement
[url=https://servimg.com/image_preview.phpi=97&u=15562080]
J'ai remis la main aussi sur ma radio Futaba F14 je l'ai prise en photo a coter de la specktrum pour que vous voyez le gabarit de cette radio pour les Avions ou Bateaux :
[url=https://servimg.com/image_preview.phpi=98&u=15562080]
Je l'utiliserai pour un futur voilier Voilà .............
Voici mon atelier en photos dsl pour la mauvaise qualité :
en faisant du regement dans mes carton j'ai retrouve le chassie d'un 1/10e Piste T2M série 8000 encore du vintage :
Voici mon prototype :
J'ai retrouver aussi dans mon bazar un Moteur Neuf d'avion un OS LA 40 .....
Mon atelier c'est un vrais magasin trop de pièces détacher il fallait vraiment que je face du rangement
[url=https://servimg.com/image_preview.phpi=97&u=15562080]
J'ai remis la main aussi sur ma radio Futaba F14 je l'ai prise en photo a coter de la specktrum pour que vous voyez le gabarit de cette radio pour les Avions ou Bateaux :
[url=https://servimg.com/image_preview.phpi=98&u=15562080]
Je l'utiliserai pour un futur voilier Voilà .............
Dernière édition par overstorex le Lun 16 Avr - 20:58, édité 2 fois
Invité- Invité
MON ATELIER
SALUT OVERSTOREX,
Je le trouve plutôt chouette ton atelier, un vrai poste de travail pour pros !!!
A++
HELIPAPOU- Messages : 772
Date d'inscription : 05/02/2012
Age : 53
Localisation : HEDE
Re: Mon atelier !
Bonsoir,
Voici mon dernier achat pour mon atelier

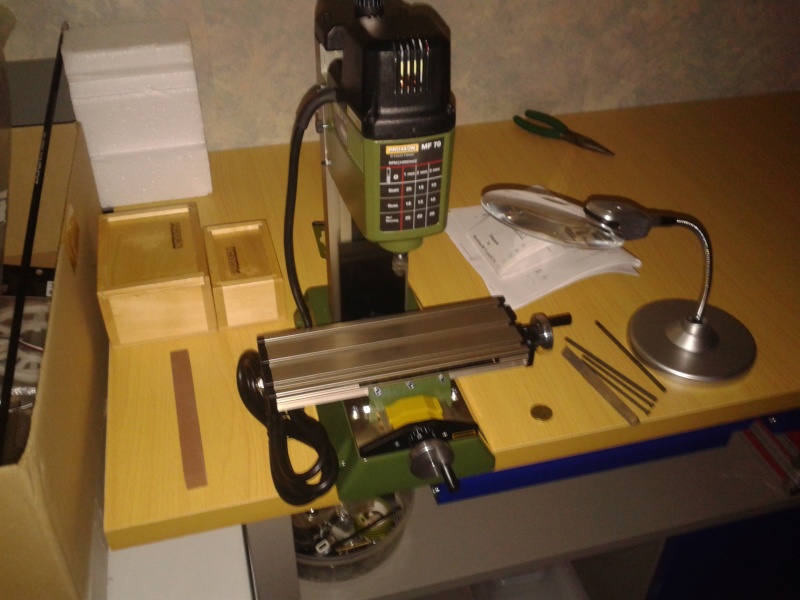

Comme Vincent ma demander de présenté ma fraiseuse la voici en photos :
MICRO-fraiseuse MF 70
Petite mais fine: la fraiseuse verticale de précision pour les labos, l’optique, la joaillerie, l’électronique et le modélisme.
Pour les plus petites fraises.
Manettes à vernier repositionnable sur 0 (1 tour = 1,0 mm, 1 graduation = 0,05 mm).
Réglage progressif de 5.000 à 20.000 tr/mn, donc idéal pour diamètres très réduits.
Prise d’accessoires à l’aide de pinces de serrage MICROMOT.
Livrée avec brides de serrage crantées en acier
Table croisée en aluminium résistant à la traction.
Avec glissière à queue d’aronde réglable, montée sans jeu.
Avec pinces de serrage MICROMOT (acier durci à triple fente) de 1,0 à 3,2 mm.
Base de machine stable en fonte grise.
Base de la machine stable en fonte grise, guidage vertical et table croisée en aluminium résistant à la traction (surface de travail densifiée).
Glissière à queue d’aronde réglable sans jeu pour tous les axes de déplacement.
Le boîtier du bras est en fonte d'aluminium coulé sous pression.
Moteur spécial équilibré à 24 pôles pour un travail sans vibration, même à haut régime.
Prise des accessoires à l’aide de pinces de serrage MICROMOT (acier durci à triple fente) ; 1 pièce de chaque en 1,0 – 1,5 – 2,0 - 2,4 – 3,0 et 3,2 mm.
Tablette à 3 rainures longitudinales en T (norme MICROMOT 12 x 6 x 5 mm).
Une règle coulissante facilite le positionnement du chariot transversal.
Toutes les manettes disposent d’un vernier repositionnable sur 0 (1 tour = 1,0mm, 1 graduation = 0,05mm).
Données techniques :
220 – 240 V, 100 W, 50/60 Hz.
Régime de 5.000 à 20.000 tr/mn.
Table 200 x 70 mm. Course X (transversale) 134 mm, Y (longitudinale) 46 mm, Z (verticale) 80 mm.
Base de la machine (base d’appui) 130 x 225 mm.
Hauteur totale 370 mm. Poids env. 7 kg.
Les brides de serrage illustrées sont comprises, sauf les outils !
Voilà @++
Voici mon dernier achat pour mon atelier
Comme Vincent ma demander de présenté ma fraiseuse la voici en photos :
MICRO-fraiseuse MF 70
Petite mais fine: la fraiseuse verticale de précision pour les labos, l’optique, la joaillerie, l’électronique et le modélisme.
Pour les plus petites fraises.
Manettes à vernier repositionnable sur 0 (1 tour = 1,0 mm, 1 graduation = 0,05 mm).
Réglage progressif de 5.000 à 20.000 tr/mn, donc idéal pour diamètres très réduits.
Prise d’accessoires à l’aide de pinces de serrage MICROMOT.
Livrée avec brides de serrage crantées en acier
Table croisée en aluminium résistant à la traction.
Avec glissière à queue d’aronde réglable, montée sans jeu.
Avec pinces de serrage MICROMOT (acier durci à triple fente) de 1,0 à 3,2 mm.
Base de machine stable en fonte grise.
Base de la machine stable en fonte grise, guidage vertical et table croisée en aluminium résistant à la traction (surface de travail densifiée).
Glissière à queue d’aronde réglable sans jeu pour tous les axes de déplacement.
Le boîtier du bras est en fonte d'aluminium coulé sous pression.
Moteur spécial équilibré à 24 pôles pour un travail sans vibration, même à haut régime.
Prise des accessoires à l’aide de pinces de serrage MICROMOT (acier durci à triple fente) ; 1 pièce de chaque en 1,0 – 1,5 – 2,0 - 2,4 – 3,0 et 3,2 mm.
Tablette à 3 rainures longitudinales en T (norme MICROMOT 12 x 6 x 5 mm).
Une règle coulissante facilite le positionnement du chariot transversal.
Toutes les manettes disposent d’un vernier repositionnable sur 0 (1 tour = 1,0mm, 1 graduation = 0,05mm).
Données techniques :
220 – 240 V, 100 W, 50/60 Hz.
Régime de 5.000 à 20.000 tr/mn.
Table 200 x 70 mm. Course X (transversale) 134 mm, Y (longitudinale) 46 mm, Z (verticale) 80 mm.
Base de la machine (base d’appui) 130 x 225 mm.
Hauteur totale 370 mm. Poids env. 7 kg.
Les brides de serrage illustrées sont comprises, sauf les outils !
Voilà @++
Invité- Invité
Re: Mon atelier !
Salut Olivier,
Superbe matinée hein !! Maintenant tu as vraiment du matos de fous, ce n'est pas un atelier d'amateur que tu possèdes là tu es paré pour les compétitions en tous genres
Belle machine que voila, te connaissant avec tous ça tu vas bien nous fabriquer un truc de malade
A+
Superbe matinée hein !! Maintenant tu as vraiment du matos de fous, ce n'est pas un atelier d'amateur que tu possèdes là tu es paré pour les compétitions en tous genres
Belle machine que voila, te connaissant avec tous ça tu vas bien nous fabriquer un truc de malade
A+
HELIPAPOU- Messages : 772
Date d'inscription : 05/02/2012
Age : 53
Localisation : HEDE
Re: Mon atelier !
Bonsoir,
Ce week-end est consacré au rangement de mon atelier car c'est vraiment le bord**, trop des pièces entre le Trex 600 / 450
les deux 1&21, le esky, le commet, les deux RS4 , Le baja, Le Savage xl et le 25, Le Blitz, STR8 ,etc ............
Je n'arrive plus à retrouver les pièces dont j'ai besoin en plus j'ai aussi des pièces dans mon garage a trier
En plus cela m’évitera de racheter des pièces que j'ai déjà. je ne sais même pas si j’aurai fini pour dimanche après-midi
Voila @++
Ce week-end est consacré au rangement de mon atelier car c'est vraiment le bord**, trop des pièces entre le Trex 600 / 450
les deux 1&21, le esky, le commet, les deux RS4 , Le baja, Le Savage xl et le 25, Le Blitz, STR8 ,etc ............
Je n'arrive plus à retrouver les pièces dont j'ai besoin en plus j'ai aussi des pièces dans mon garage a trier
En plus cela m’évitera de racheter des pièces que j'ai déjà. je ne sais même pas si j’aurai fini pour dimanche après-midi
Voila @++
overstorex- Messages : 336
Date d'inscription : 08/02/2014
Re: Mon atelier !
sympa le tour
_________________
si tu croises une taupe en volant c'est que tu es trop bas
Re: Mon atelier !
jpolo a écrit:sympa le tour
Bonjour JP,
Merci,
Tu a un wagon de retard je l'ai depuis Décembre 2012 tu sais ! l'année où tu perdais tes roues et tes écrous
Si non ! j'avance bien dans le rangement, demain j'attaque le garage ..........
@++
overstorex- Messages : 336
Date d'inscription : 08/02/2014
Re: Mon atelier !
C'est ca d’être vieux, on ne voit pas le temps passer. Le pauvre il est tjs en 2012 JP !!!
benoitg- Messages : 112
Date d'inscription : 10/11/2012
Re: Mon atelier !
benoitg a écrit:C'est ca d’être vieux, on ne voit pas le temps passer. Le pauvre il est tjs en 2012 JP !!!
Ha oui la vieillesse !!! JP le changement c'est maintenant on est en 2014
overstorex- Messages : 336
Date d'inscription : 08/02/2014
Re: Mon atelier !
bande de truffe !!!
_________________
si tu croises une taupe en volant c'est que tu es trop bas
Re: Mon atelier !
Re,
Bon je devais faire du tri dans mon garage mais j'ai eu une flemmingite aiguë
Donc bricolage et deux série de vol de quatre lipo avec le 450 cette après midi.
Changement des biellettes de commande de pied de pales cas ceux d'origine ne sont pas réglable :
Aussi démontage du Trex600 pour le préparer a recevoir la télémétrie, le nouveau récepteur et nouveau réglages + pièces divers.
J'ai remis le bazar dans mon atelier petit rangement demain soir après le boulot .......
j'ai une belle brochette de radio je vais voir ce que je peu faire avec tous cela ........
Voilà pour les news @+++
Bon je devais faire du tri dans mon garage mais j'ai eu une flemmingite aiguë
Donc bricolage et deux série de vol de quatre lipo avec le 450 cette après midi.
Changement des biellettes de commande de pied de pales cas ceux d'origine ne sont pas réglable :
Aussi démontage du Trex600 pour le préparer a recevoir la télémétrie, le nouveau récepteur et nouveau réglages + pièces divers.
J'ai remis le bazar dans mon atelier petit rangement demain soir après le boulot .......
j'ai une belle brochette de radio je vais voir ce que je peu faire avec tous cela ........
Voilà pour les news @+++
overstorex- Messages : 336
Date d'inscription : 08/02/2014
